Contagem de partículas no óleo hidráulico: como funciona e o que o resultado revela

A contagem de partículas é o exame que revela o que os olhos não enxergam. Ela quantifica os contaminantes sólidos presentes no óleo, separados por faixa de tamanho, e transforma o resultado em dados objetivos para decisão. Na prática, é a base de toda manutenção preditiva em sistemas hidráulicos.

Neste artigo, você vai entender como a contagem de partículas funciona, quais métodos existem e, sobretudo, o que fazer com o resultado para proteger a sua operação.

O que é a contagem de partículas no óleo hidráulico

A contagem de partículas é um ensaio laboratorial ou de campo que mede a quantidade de contaminantes sólidos por mililitro de fluido hidráulico. O resultado é segmentado por faixas de tamanho, geralmente acima de 4 μm, 6 μm e 14 μm.

Esses números isolados não dizem muito. Por essa razão, a norma ISO 4406 converte a contagem em um código padronizado de três dígitos. Dessa forma, qualquer profissional interpreta o nível de contaminação com a mesma referência, independentemente do laboratório ou do método utilizado.

Na prática, a contagem de partículas responde a uma pergunta simples: o óleo está limpo o suficiente para proteger os componentes do sistema? Se a resposta for “não”, a ação seguinte é filtrar, e não necessariamente trocar o fluido.

Por que a contagem de partículas é essencial para o sistema hidráulico

Os componentes hidráulicos modernos operam com tolerâncias internas de poucos micrômetros. Uma servoválvula, por exemplo, possui folgas de 1 μm a 4 μm entre o carretel e a carcaça. Partículas sólidas maiores que essa folga provocam riscos, travamentos e vazamentos internos.

Além disso, o desgaste gera novas partículas. Essas partículas se somam às existentes e contaminam o fluido ainda mais. Esse fenômeno é chamado de contaminação por geração interna. Como resultado, o sistema entra em um ciclo de degradação progressiva que só a contagem de partículas detecta a tempo.

Segundo dados técnicos da HYDAC, até 80% das falhas prematuras em sistemas hidráulicos têm origem na contaminação do fluido por partículas sólidas.

Sem a contagem de partículas, o gestor de manutenção opera no escuro. Ele troca o óleo por tempo de uso, sem saber se o fluido ainda está apto ou se já ultrapassou o limite seguro. Consequentemente, gasta mais do que deveria com trocas desnecessárias ou, pior, deixa componentes caros operando com óleo contaminado.

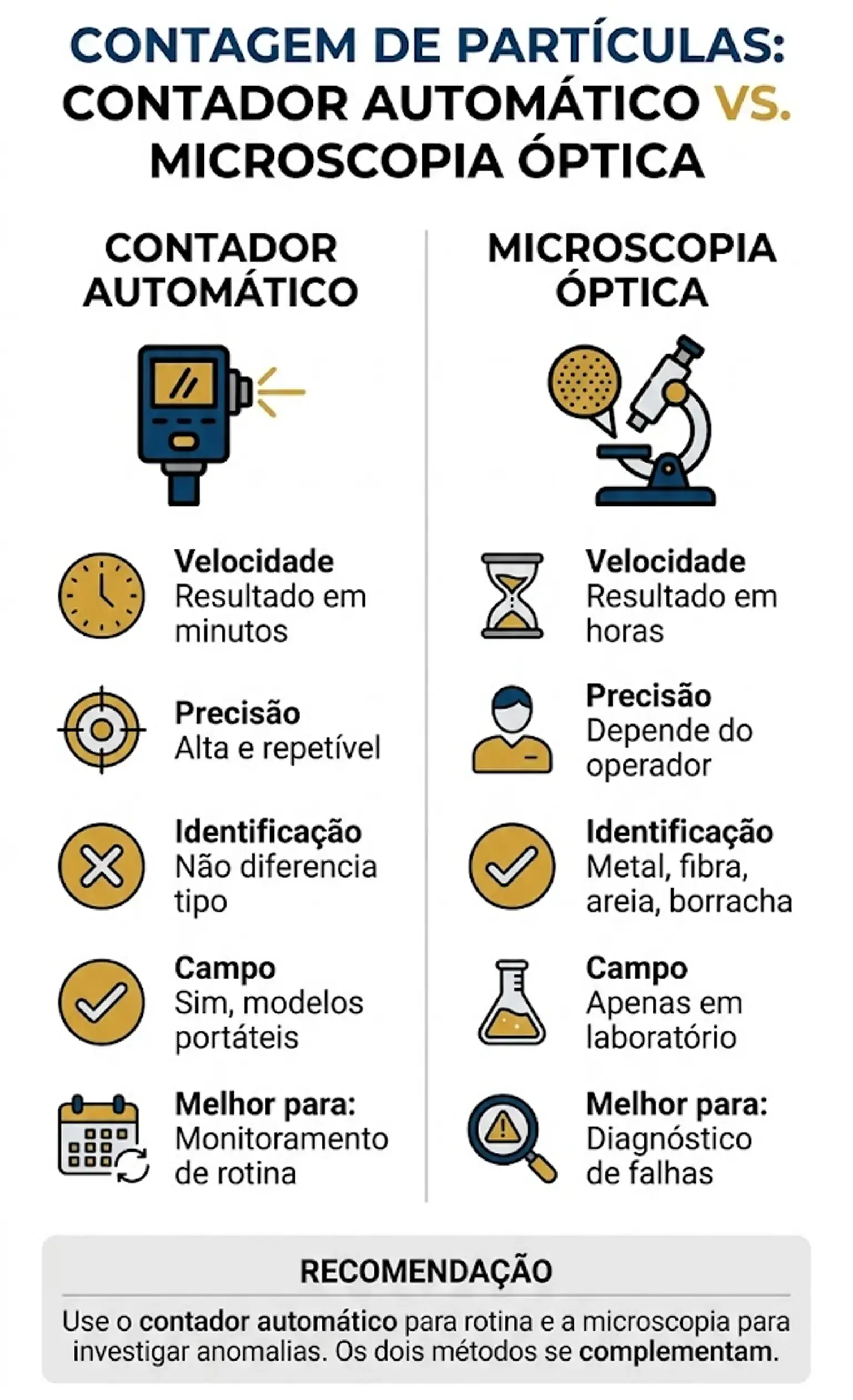

Métodos de contagem de partículas: automático vs. microscopia óptica

Existem dois métodos principais para realizar a contagem de partículas no óleo hidráulico. Cada um tem aplicações, vantagens e limitações específicas.

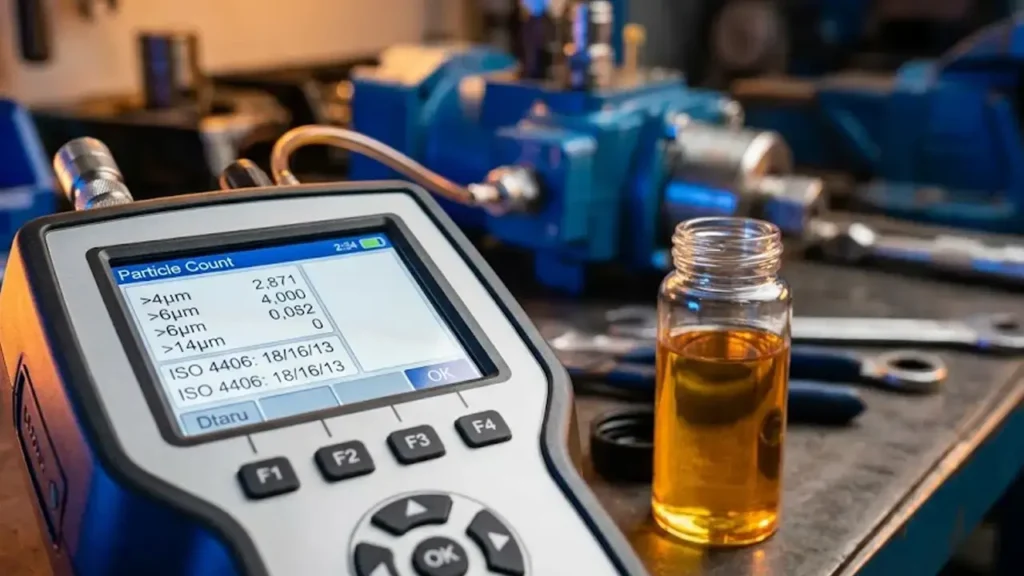

Contador automático de partículas (CAP)

O contador automático é o método mais utilizado na indústria. O equipamento faz o fluido passar por um sensor óptico que detecta e classifica cada partícula por tamanho em tempo real. Todo o processo é rápido, preciso e repetível.

Os contadores automáticos modernos classificam partículas em múltiplas faixas simultaneamente. Além disso, alguns modelos portáteis permitem a análise diretamente no campo, sem necessidade de enviar amostras ao laboratório. Especificamente, a HYDAC fabrica sensores de condição de óleo (série CS) e controladores de contaminação (série FCU) que realizam essa medição on-line.

Esse método tem uma limitação: ele não diferencia partículas sólidas de bolhas de ar ou gotículas de água. Por essa razão, amostras com alto teor de água ou aeração podem apresentar resultados distorcidos. Nesses casos, o pré-tratamento da amostra é necessário.

Microscopia óptica

Na microscopia óptica, o analista filtra uma amostra de óleo em uma membrana e examina os contaminantes retidos sob microscópio. Ele conta e classifica cada partícula manualmente ou com auxílio de software de imagem.

A grande vantagem da microscopia é a capacidade de identificar o tipo de partícula. É possível distinguir partículas metálicas de fibras, areia ou borracha. Dessa forma, o analista consegue rastrear a origem da contaminação. No entanto, o processo é mais lento e depende da experiência do operador para garantir precisão.

Na prática, os dois métodos se complementam. O contador automático monitora a condição do óleo no dia a dia. Já a microscopia entra em cena quando a contagem indica anomalia e é necessário descobrir de onde vêm as partículas.

Como interpretar o resultado da contagem de partículas

O resultado da contagem de partículas é apresentado de duas formas: como contagem absoluta (número de partículas por mililitro em cada faixa) ou como código ISO 4406. Ambas informações costumam aparecer no laudo de análise de fluidos.

O passo mais importante é comparar o resultado com a classe de limpeza recomendada pelo fabricante do equipamento. Cada componente hidráulico exige uma classe mínima para operar com segurança. Portanto, o laudo só faz sentido quando confrontado com a especificação do sistema.

Por exemplo, considere os seguintes cenários:

• Resultado dentro da classe: o óleo está apto. Basta manter o monitoramento na frequência programada.
• Resultado 1 a 2 códigos acima: a contaminação está no limite. A filtragem do óleo resolve sem necessidade de troca.
• Resultado 3 ou mais códigos acima: contaminação crítica. É necessário filtrar com urgência e investigar a origem dos contaminantes.
• Aumento súbito entre análises: indica falha em andamento, como desgaste acelerado de bomba, vedação rompida ou entrada de contaminante externo.

A contagem de partículas não serve apenas para saber se o óleo está limpo. Ela revela tendências. Um aumento gradual entre análises consecutivas indica que algo no sistema está se deteriorando, mesmo antes de qualquer sintoma visível.

O que fazer quando a contagem indica contaminação elevada

Quando o resultado da contagem de partículas ultrapassa a classe recomendada, a primeira ação é identificar a causa antes de simplesmente filtrar. De fato, filtrar sem corrigir a origem do problema gera um ciclo de recontaminação.

As principais causas de contaminação elevada incluem:

• Filtro de ar/respiro inadequado: o respiro do reservatório sem filtro permite a entrada de poeira e umidade a cada ciclo de operação.
• Vedações desgastadas: retentores e anéis danificados abrem caminho para contaminação externa.
• Manutenção sem controle de limpeza: abrir o sistema sem procedimento de limpeza introduz partículas diretamente no circuito.
• Desgaste interno de componentes: bombas, motores e cilindros geram partículas metálicas ao longo da vida útil.

Após identificar e corrigir a causa, a etapa seguinte é filtrar o óleo até atingir a classe exigida. Para contaminação apenas por partículas sólidas, a filtragem off-line com elementos de alta eficiência resolve. Quando o laudo também aponta presença de água, a filtragem por termovácuo (FAM) é o método indicado, pois remove água, gases e partículas simultaneamente.

Após a filtragem, uma nova contagem de partículas confirma se o fluido atingiu a classe de limpeza necessária. Nesse sentido, a contagem funciona como controle de qualidade do processo de filtragem.

Frequência ideal para a contagem de partículas por tipo de operação

A frequência da contagem de partículas varia conforme o tipo de operação, a criticidade do equipamento e as condições ambientais. Ambientes com muita poeira, calor e umidade exigem monitoramento mais frequente.

A tabela a seguir serve como referência geral:

Para operações com muitas máquinas, os serviços de análise in loco aceleram o processo. O técnico coleta as amostras diretamente na fazenda, na usina ou na mineradora, sem necessidade de parar a operação. Posteriormente, o laudo é emitido com classificação ISO 4406 e recomendações técnicas específicas.

Conclusão

A contagem de partículas é o exame mais objetivo para avaliar a condição do óleo hidráulico. Ela transforma o que seria uma suposição em dado concreto, permitindo ao gestor tomar decisões de manutenção com segurança e economia.

Os dois métodos disponíveis, contador automático e microscopia óptica, atendem diferentes necessidades. O primeiro é ideal para monitoramento de rotina. O segundo é essencial para diagnóstico de falhas. Juntos, formam a base da manutenção preditiva em sistemas hidráulicos.

Portanto, se a sua operação ainda não inclui a contagem de partículas na rotina de manutenção, o primeiro passo é solicitar uma análise completa do fluido. O laudo vai mostrar exatamente onde o sistema está e o que precisa ser feito.
