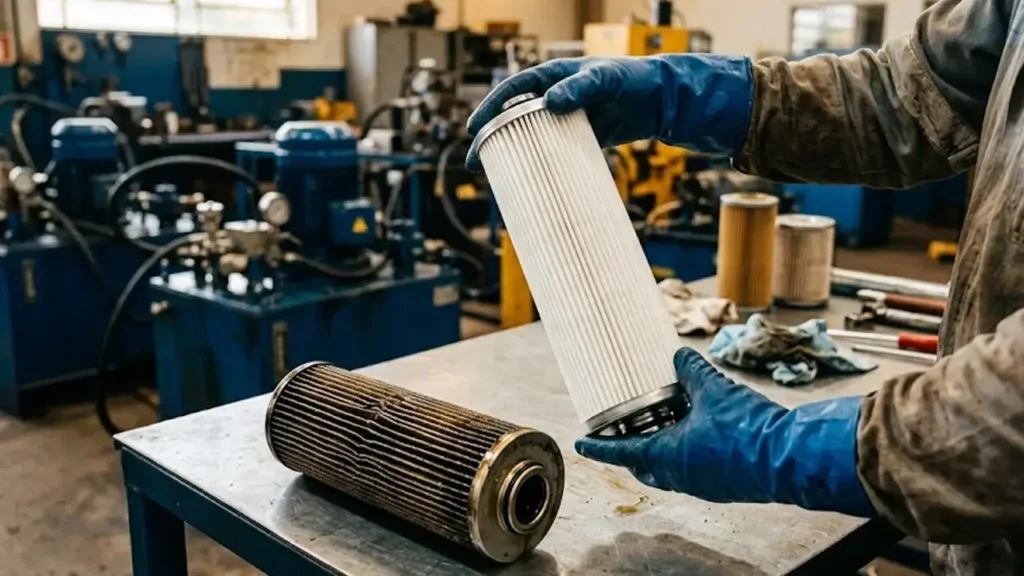

O elemento filtrante é o componente que efetivamente retém os contaminantes dentro do filtro hidráulico. É ele que define o grau de limpeza do fluido e, consequentemente, a vida útil dos componentes do sistema. Na prática, é a peça de menor custo que protege as de maior valor.
Neste artigo, você vai entender os tipos de elemento filtrante disponíveis, o que o beta ratio realmente significa e como tomar decisões técnicas seguras sobre escolha e troca.
O que é o elemento filtrante e qual a função dele no sistema
O elemento filtrante é o meio filtrante instalado dentro do corpo do filtro hidráulico. Ele captura e retém as partículas sólidas presentes no óleo conforme o fluido passa através das suas camadas. Sem o elemento, o filtro é apenas uma carcaça vazia.
A função principal do elemento filtrante é manter o óleo dentro da classe de limpeza ISO 4406 exigida pelo sistema. Além disso, ele protege componentes sensíveis como bombas de pistão, servoválvulas e cilindros contra o desgaste abrasivo causado por contaminantes sólidos.
Cada elemento possui um grau de filtração específico, medido em micrômetros (μm). Esse número indica o tamanho mínimo das partículas que o elemento é capaz de reter com eficiência definida. Quanto menor o grau, mais fina é a filtragem.
Tipos de elemento filtrante por material e aplicação
Os elementos filtrantes variam conforme o material do meio filtrante e a aplicação no sistema. Cada material oferece características diferentes de eficiência, resistência e vida útil.
| Material | Grau de filtração típico | Aplicação principal | Característica |
|---|---|---|---|
| Fibra de vidro | 3 μm a 25 μm | Sistemas de alta pressão, servoválvulas | Alta eficiência, maior capacidade de retenção |
| Fibra metálica (inox) | 3 μm a 40 μm | Sistemas com fluidos agressivos ou alta temperatura | Lavável e reutilizável |
| Malha metálica | 25 μm a 200 μm | Pré-filtragem, sucção de bombas | Resistente, lavável, baixa restrição |
| Papel (celulose) | 10 μm a 25 μm | Sistemas de baixa pressão, retorno | Menor custo, descartável |
| Plástico incinerável | 10 μm a 25 μm | Sistemas com exigência ambiental de descarte | Descarte ecológico por incineração limpa |
Os elementos HYDAC em fibra de vidro são os mais utilizados em sistemas hidráulicos industriais e agrícolas. De fato, a fibra de vidro oferece a melhor relação entre eficiência de retenção, capacidade de acúmulo de contaminantes e queda de pressão. Por essa razão, é o material padrão para aplicações que exigem classes de limpeza rigorosas.
Os elementos em fibra metálica, por outro lado, são indicados para situações onde a lavagem e a reutilização são necessárias. Especificamente, ambientes com fluidos de alta temperatura ou quimicamente agressivos se beneficiam desse tipo de elemento.
O que é beta ratio e por que ele define a eficiência real do elemento filtrante
O beta ratio (β) é o indicador que mede a eficiência real de um elemento filtrante para um determinado tamanho de partícula. Ele é calculado a partir do teste multipass, padronizado pela norma ISO 16889.
A fórmula é direta: o beta ratio divide o número de partículas de um tamanho específico que entram no filtro pelo número de partículas do mesmo tamanho que saem. Quanto maior o valor do beta ratio, maior a eficiência de retenção.
Na prática, veja o que cada valor de beta ratio representa:
| Beta ratio (βx) | Eficiência de retenção | O que significa |
|---|---|---|
| β = 2 | 50% | Retém metade das partículas (baixa eficiência) |
| β = 10 | 90% | Retém 9 a cada 10 partículas |
| β = 75 | 98,7% | Retém quase todas (eficiência alta) |
| β = 200 | 99,5% | Padrão HYDAC para aplicações industriais |
| β = 1000 | 99,9% | Máxima eficiência disponível |
O subscrito do beta indica o tamanho da partícula testada. Por exemplo, β₃ ≥ 1000 significa que o elemento retém 99,9% das partículas maiores que 3 μm. Já β₁₀ ≥ 200 indica retenção de 99,5% das partículas acima de 10 μm.
Um elemento filtrante com β₃ ≥ 1000 e outro com β₃ ≥ 2 têm a mesma indicação de “3 μm” no rótulo. Porém, a eficiência real de retenção é de 99,9% contra apenas 50%. O beta ratio é o que diferencia um elemento de qualidade de um genérico.
Esse detalhe é crítico na hora da compra. Elementos de marcas desconhecidas podem indicar o mesmo grau de filtração, mas com beta ratio significativamente inferior. Consequentemente, o óleo não atinge a classe de limpeza necessária, mesmo com o filtro “novo”.
A Alpha Solution comercializa toda a linha de elementos filtrantes HYDAC com beta ratio certificado. Consultoria técnica para seleção do elemento certo inclusa.
Como escolher o elemento filtrante certo para cada sistema
A escolha do elemento filtrante correto depende de quatro critérios técnicos. Ignorar qualquer um deles compromete a eficiência da filtragem ou a integridade do sistema.
1. Classe de limpeza exigida pelo equipamento. O fabricante da máquina especifica a classe ISO 4406 no manual técnico. O elemento filtrante precisa ser capaz de manter o fluido dentro dessa classe. Na prática, quanto mais sensível o componente, menor deve ser o grau de filtração do elemento.
2. Posição do filtro no circuito. Cada posição exige um tipo de elemento diferente. Filtros de pressão (linha de pressão) trabalham com alta diferencial e exigem elementos robustos. Filtros de retorno operam em baixa pressão e aceitam elementos de menor custo. Já filtros de sucção precisam de baixa restrição para não cavitar a bomba.
3. Vazão e pressão do sistema. O elemento deve suportar a vazão máxima do circuito sem gerar queda de pressão excessiva. Além disso, a pressão diferencial máxima do elemento (ΔP) precisa ser compatível com a pressão de operação do filtro.
4. Compatibilidade dimensional e de montagem. O elemento deve encaixar fisicamente no corpo do filtro. Comprimento, diâmetro, tipo de vedação e rosca de fixação variam entre fabricantes. Por essa razão, a referência cruzada entre o código do elemento original e o equivalente HYDAC deve ser feita com precisão.
A linha de elementos filtrantes HYDAC cobre graus de filtração de 3 μm a 200 μm, em fibra de vidro, fibra metálica, malha metálica, papel e plástico incinerável. Dessa forma, há opção para praticamente qualquer aplicação industrial ou agrícola.
Quando trocar o elemento filtrante: sinais e indicadores
O momento correto de trocar o elemento filtrante é determinado por dados, não por calendário. Existem três indicadores confiáveis para essa decisão.
Indicador de saturação (diferencial de pressão)
O método mais confiável é o indicador de saturação do filtro. Esse dispositivo mede a diferença de pressão (ΔP) entre a entrada e a saída do elemento. Conforme o elemento acumula contaminantes, a restrição ao fluxo aumenta e o ΔP sobe.
Quando o ΔP atinge o valor limite, o indicador sinaliza a necessidade de troca. Os indicadores HYDAC estão disponíveis em versões visuais (mecânicos), elétricas e eletrônicas. Na prática, o indicador elétrico é o mais recomendado, pois emite alerta mesmo com o operador distante do filtro.
Resultado da contagem de partículas
A contagem de partículas no óleo a jusante do filtro (após o elemento) revela se a filtragem está eficiente. Se a contagem mostra que o fluido não está atingindo a classe ISO 4406 necessária, o elemento pode estar saturado ou ser inadequado para a aplicação.
Intervalo máximo recomendado
Mesmo sem sinal do indicador, os fabricantes recomendam um intervalo máximo de troca. Para a maioria das aplicações, esse intervalo varia entre 1.000 e 3.000 horas de operação. No entanto, ambientes com alta concentração de contaminantes, como operações agrícolas em época de safra, podem exigir trocas mais frequentes.
Erros comuns na escolha e troca do elemento filtrante
Alguns erros práticos comprometem a eficácia da filtragem de óleo hidráulico, mesmo quando o elemento é novo. Conhecer esses erros ajuda a evitá-los.
Usar elemento genérico sem verificar o beta ratio. Elementos de marca desconhecida podem ter o mesmo grau de filtração nominal, mas com eficiência de retenção muito inferior. Sem o beta ratio certificado, não há garantia de que o elemento protege o sistema de fato.
Trocar apenas quando a máquina apresenta sintoma. Quando o sistema já mostra perda de força, aquecimento ou lentidão, o dano nos componentes internos já está em andamento. A troca preventiva com base no indicador de saturação evita esse cenário.
Não limpar a carcaça do filtro durante a troca. Resíduos acumulados no corpo do filtro contaminam o elemento novo imediatamente. Por isso, a limpeza interna da carcaça é etapa obrigatória em toda substituição.
Instalar o elemento sem verificar a vedação. Anéis de vedação danificados ou mal posicionados criam um caminho de bypass. Nesse caso, o óleo passa ao redor do elemento sem ser filtrado. Ainda assim, o indicador de ΔP não sinaliza, pois não há restrição ao fluxo.
Ignorar a compatibilidade dimensional. Forçar um elemento com dimensões ligeiramente diferentes pode danificar a vedação, comprometer a fixação e permitir bypass. Portanto, a referência cruzada precisa ser exata.
Conclusão
O elemento filtrante é o componente de menor custo no sistema hidráulico, mas com maior impacto na proteção dos demais. Escolher o elemento certo, com beta ratio certificado e grau de filtração adequado, é o que separa uma filtragem eficiente de uma filtragem apenas aparente.
Da mesma forma, trocar no momento correto, com base no indicador de saturação e na contagem de partículas, evita tanto o desperdício de trocar cedo demais quanto o risco de trocar tarde demais.
Portanto, o elemento filtrante não é commodity. É um componente técnico que exige especificação correta e fornecedor confiável. A diferença entre um elemento genérico e um HYDAC certificado pode significar a diferença entre um sistema protegido e uma falha prematura.
