A resposta está na ISO 4406. Essa norma internacional padroniza a contagem de partículas no fluido hidráulico e traduz o resultado em um código simples. Na prática, é a linguagem universal que engenheiros, fornecedores e laboratórios usam para avaliar se o óleo está limpo ou contaminado.
Neste artigo, você vai aprender a ler o código ISO 4406 com segurança. Além disso, vai entender qual classe de limpeza cada tipo de equipamento exige e como usar o laudo para tomar decisões de manutenção com base em dados.
O que é a norma ISO 4406
A ISO 4406 é uma norma publicada pela Organização Internacional de Normalização (ISO) que define o método de classificação da contaminação por partículas sólidas em fluidos hidráulicos. A versão atual é a ISO 4406:2021.
O objetivo da norma é simples: transformar a contagem de partículas em um código padronizado. Dessa forma, qualquer profissional em qualquer lugar do mundo interpreta o resultado da mesma maneira. Sem a ISO 4406, cada laboratório apresentaria dados em formatos diferentes, impossibilitando comparações confiáveis.

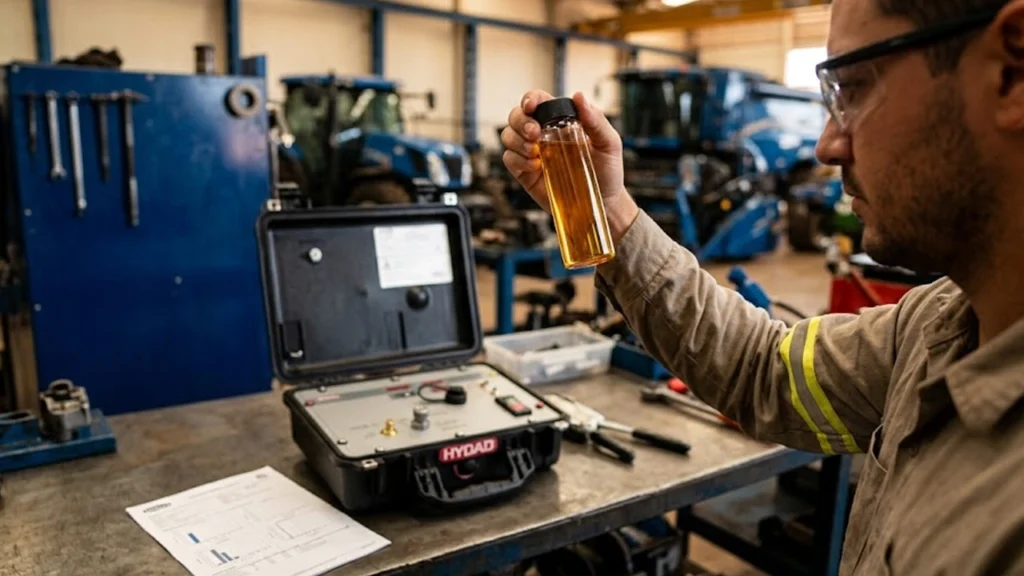

A contagem de partículas é feita por contadores automáticos ou por microscopia óptica. O resultado indica quantas partículas existem por mililitro de fluido, separadas por três faixas de tamanho. Em seguida, a norma converte essas quantidades em códigos de faixa, que formam o número final.
Como ler os três números do código ISO 4406
O código ISO 4406 é composto por três números separados por barras. Cada número representa a quantidade de partículas acima de um tamanho específico por mililitro de óleo.
A estrutura é esta:
Formato do código ISO 4406:
A / B / C
- A = partículas maiores que 4 μm (micrômetros)
- B = partículas maiores que 6 μm
- C = partículas maiores que 14 μm
Cada número é um código de faixa, não uma contagem direta. Por exemplo, o código 18 significa que o fluido contém entre 1.300 e 2.500 partículas por mililitro naquela faixa de tamanho. Quanto maior o número, maior a contaminação.
Na prática, veja como interpretar um resultado real:
Exemplo: código ISO 4406 = 19/17/14
- 19 = entre 2.500 e 5.000 partículas maiores que 4 μm por ml
- 17 = entre 640 e 1.300 partículas maiores que 6 μm por ml
- 14 = entre 80 e 160 partículas maiores que 14 μm por ml
Portanto, a leitura segue uma lógica direta: quanto menor cada número do código, mais limpo está o óleo. Um fluido com classificação 16/14/11 é significativamente mais limpo do que um com 21/19/16.
A diferença de um número no código ISO 4406 representa o dobro da quantidade de partículas. Ou seja, um código 18 tem o dobro de partículas de um código 17.
Tabela de códigos ISO 4406 e faixas de partículas
A tabela abaixo mostra a relação entre o código de faixa da ISO 4406 e a quantidade de partículas por mililitro. Esse é o dado que o laudo de análise de óleo apresenta em formato resumido.
| Código de faixa | Partículas por ml (mínimo) | Partículas por ml (máximo) |
|---|---|---|
| 6 | 0,32 | 0,64 |
| 7 | 0,64 | 1,3 |
| 8 | 1,3 | 2,5 |
| 9 | 2,5 | 5 |
| 10 | 5 | 10 |
| 11 | 10 | 20 |
| 12 | 20 | 40 |
| 13 | 40 | 80 |
| 14 | 80 | 160 |
| 15 | 160 | 320 |
| 16 | 320 | 640 |
| 17 | 640 | 1.300 |
| 18 | 1.300 | 2.500 |
| 19 | 2.500 | 5.000 |
| 20 | 5.000 | 10.000 |
| 21 | 10.000 | 20.000 |
| 22 | 20.000 | 40.000 |
| 23 | 40.000 | 80.000 |
| 24 | 80.000 | 160.000 |
Essa tabela é a base para qualquer decisão de manutenção baseada em análise de fluidos. Ao comparar o resultado do laudo com a classe recomendada pelo fabricante do equipamento, o gestor identifica se o sistema está dentro ou fora do limite seguro.

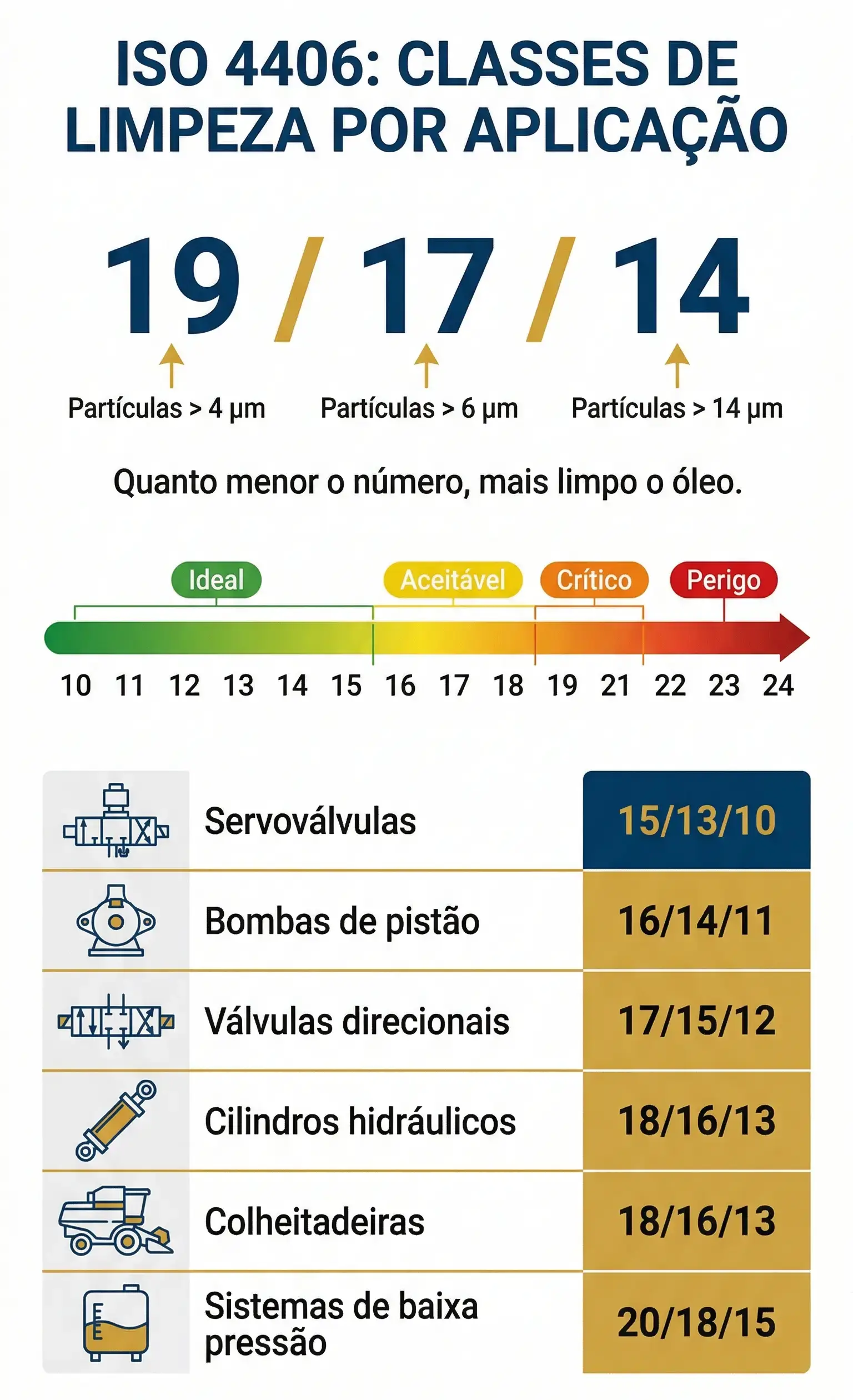

Qual a classe de limpeza ISO 4406 ideal para cada aplicação
Cada tipo de componente hidráulico exige uma classe de limpeza diferente. De fato, quanto mais sensível o componente, menor deve ser o código ISO 4406 do fluido. Válvulas proporcionais, por exemplo, trabalham com folgas internas de poucos micrômetros e não toleram contaminação elevada.
A tabela a seguir apresenta as classes recomendadas por tipo de aplicação:
| Tipo de sistema / componente | Classe ISO 4406 recomendada |
|---|---|
| Servoválvulas e válvulas proporcionais | 15/13/10 |
| Bombas de pistão de alta pressão | 16/14/11 |
| Válvulas direcionais e de pressão | 17/15/12 |
| Cilindros hidráulicos industriais | 18/16/13 |
| Bombas de engrenagem e palhetas | 18/16/13 |
| Sistemas hidráulicos de colheitadeiras | 18/16/13 |
| Sistemas hidráulicos de tratores | 19/17/14 |
| Sistemas de baixa pressão e reservatórios | 20/18/15 |
Esses valores servem como referência geral. No entanto, cada fabricante de equipamento pode especificar classes diferentes no manual técnico. Por essa razão, a recomendação do fabricante sempre tem prioridade sobre tabelas genéricas.
Operar um sistema hidráulico com classe de limpeza 2 a 3 códigos acima do recomendado pode reduzir a vida útil dos componentes em até 75%, segundo dados técnicos da HYDAC.
Como a filtragem atinge a classe de limpeza ISO 4406 correta
A filtragem de óleo hidráulico é o processo que reduz os códigos ISO 4406 do fluido até a classe exigida pelo equipamento. Cada método de filtragem atua em faixas diferentes de contaminação.
Filtragem em linha e off-line
Os filtros em linha e as unidades off-line removem partículas sólidas. A eficiência de cada elemento filtrante é medida pelo beta ratio (β), que indica quantas partículas de determinado tamanho o filtro retém. Por exemplo, um filtro com β₃ ≥ 1000 retém 99,9% das partículas acima de 3 μm.
Na prática, a escolha do elemento filtrante correto depende da classe ISO 4406 que o sistema precisa alcançar. Elementos com grau de filtração mais fino (3 μm a 6 μm) são necessários para sistemas com servoválvulas. Já sistemas com bombas de engrenagem podem operar com elementos de 10 μm a 25 μm.
Filtragem por termovácuo
Quando o laudo ISO 4406 indica contaminação por água, a filtragem convencional não resolve sozinha. Nesse caso, a filtragem por termovácuo (FAM) remove a água, os gases e as partículas sólidas simultaneamente. Como resultado, o fluido retorna à classe de limpeza original com qualidade equivalente ao óleo novo.
A tecnologia FAM da HYDAC alcança remoção de 99,6% da água e dos contaminantes sólidos. Além disso, o custo por litro filtrado fica abaixo de R$ 0,01, tornando a recuperação do óleo significativamente mais econômica do que a troca completa.
Precisa reduzir a classe de limpeza ISO 4406 do seu sistema? A Alpha Solution realiza filtragem de óleo hidráulico com tecnologia FAM da HYDAC e emite laudos técnicos com contagem de partículas.
ISO 4406 na prática: como usar o laudo para tomar decisões
O laudo de análise de óleo com a classificação ISO 4406 é uma ferramenta de gestão, não apenas um documento técnico. Especificamente, ele permite três tipos de decisão prática:
1. Definir se o óleo precisa de filtragem ou troca. Se a classe atual está 1 a 2 códigos acima do recomendado, a filtragem resolve. Se está 4 ou mais códigos acima e há sinais de degradação química (acidez elevada, verniz), a troca pode ser necessária.
2. Identificar a origem da contaminação. Um aumento no código de partículas maiores que 14 μm (terceiro número) indica geração interna de desgaste. Já um aumento uniforme nos três códigos sugere contaminação externa, como entrada de poeira pelo respiro do reservatório.
3. Programar manutenção preventiva. Ao monitorar a evolução dos códigos ISO 4406 ao longo do tempo, o gestor identifica tendências. Consequentemente, pode intervir antes que a contaminação atinja níveis críticos e cause falha no sistema.
Nesse sentido, a análise periódica de óleo com classificação ISO 4406 transforma a manutenção de reativa em preditiva. O gestor deixa de trocar óleo por tempo de uso e passa a trocar ou filtrar com base na condição real do fluido. Na prática, isso reduz custos e aumenta a disponibilidade das máquinas.
Para operações agrícolas, o momento ideal para a primeira análise é antes da safra. Dessa forma, há tempo para filtrar ou corrigir o sistema antes do período de maior exigência. Já em ambientes industriais, a frequência recomendada é trimestral ou conforme o plano de manutenção da planta.
Conclusão
A ISO 4406 é a base técnica para qualquer decisão sobre a condição do óleo hidráulico. Os três números do código indicam, com precisão, o nível de contaminação do fluido e permitem comparar o estado atual com a classe exigida pelo equipamento.
Saber interpretar esse código muda a forma como a manutenção hidráulica é conduzida. Em vez de trocar óleo por calendário, o gestor filtra ou substitui com base em dados concretos. Portanto, o laudo ISO 4406 não é burocracia: é a ferramenta que reduz custos e protege componentes de alto valor.
Se a sua operação ainda não faz análise de óleo com classificação ISO 4406, esse é o primeiro passo para uma manutenção hidráulica mais inteligente.
